氣門精磨錐面磨床
所屬分類：氣門精加工設備
- 點擊次數：
- 發布日期：2022/03/22
- 規格：
- 類型：
- 在線詢價
- 詳細內容
- 技術參數
- 視頻

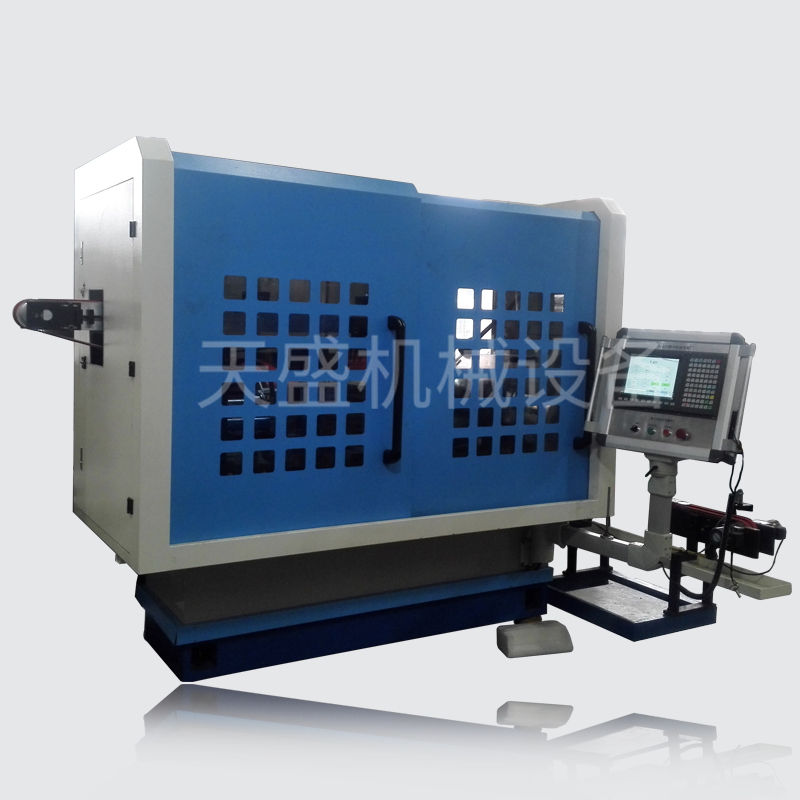

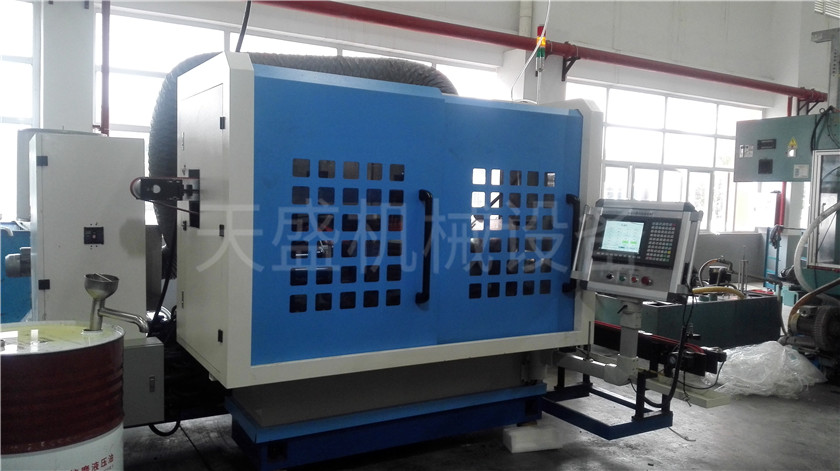

氣門錐面磨床（TS-ZM-500B）
1.加工范圍（工件原始狀態）：
工件狀態 | 加工條件 | 備注 |
盤徑 | MAX 50㎜ | |
桿徑 | φ5～12㎜ | |
長度 | 80～180㎜ | |
材質 | 21-4N+4Cr10Si2Mo | |
硬度 | 30—60HRc | |
桿部跳動 | 0.005㎜ | |
角度 | 45～60° | |
盤面跳動 | 0.05㎜ | |
加工余量 | 0.10～0.30㎜（直徑） |
2.加工精度及節拍：
部位 | 精 度 | 檢測方法及工具 |
跳動精度 | MAX 0.02㎜以內 連續加工并測量50件， | 專用檢具 |
尺寸精度 | ±0.010㎜ 連續加工并測量50件， | 專用檢具 |
圓度 | 4.0μm以內連續加工并測量50件， | 圓度儀 |
表面粗糙度 | Ra0.5μm以內連續加工并測量50件， | 粗度儀 |
加工效率（節拍） | 以加工余量0.3㎜為標準8s/pcs | |
3.主要配置：
主要結構特點 | 數量 | |||||
床身 | 采用高強度鑄鐵澆鑄而成,然后進行退火處理，防止變形。并采用對稱結構設計,極大地提高了床身的剛性、抗振性、抗熱變形能力。 | 1臺 | ||||
砂輪 | 主電驅動 | 金富菱三相異步電動機4.0KW（380V/50Hz）Y112M-4（IP54） | 1套 | |||
驅動多楔帶 | 8PL960 緩沖、吸振、工作平穩、噪聲小 | |||||
砂輪主軸 | 角接觸軸承配合安裝主軸（3000RPM），臺灣引進。 | |||||
砂輪 | 剛玉砂輪，自動修整自動補償 | 1主軸使用壽命：30000Hr以上，不喪失精度 | ||||
砂輪規格 | 500×203×20㎜ | |||||
砂輪線速度 | 43～44m/s恒速 | |||||
夾具 | 夾具主軸 | 角接觸軸承配合安裝主軸（2000RPM），臺灣引進。 | 1套 | |||
主軸驅動 | 伺服電機，數字寫入，可調速控制0～1000rpm | |||||
夾具 | 單錐夾頭，回轉缸后拉定位 | |||||
進給 | 進給絲桿 | 臺灣上銀高精度研磨滾珠絲桿 | 市場標準件配置，滑動順暢阻力小，靈敏度高，噪音??；重復定位精度：0.01㎜ | 3套 | ||
進給導軌 | 臺灣上銀滾柱直線導軌 | |||||
進給傳動 | 匯川伺服+電機，雙軸十字滑塊，插補行進 | |||||
潤滑 | 主軸采用密封式自潤滑，3年內無須填充潤滑脂；進給為自動潤滑注油泵，定點、定時、定量自動潤滑，自動注油泵缺油時，自動運行停止，報警閃爍提示，強制補充加油。 | 1套 | ||||
控制系統 | 控制系統 | 匯川可編程控制器（PLC） | 1.電氣部分應具備一定的防潮和防塵措施，以適應夏季70%濕度工作現場的環境。 2.操作面板上有總累積數,班產累積數,清零，生產計時功能。3.機床有電腦RS232接口,有報警信號,計數報警及故障報警 4.設備明顯位置三色信號燈。 | 1套 | ||
伺服系統 | 匯川伺服 | |||||
觸摸屏 | 匯川7寸屏 | |||||
氣壓配置 | 臺灣亞德客 | |||||
傳感器 | 奧托尼克斯 | |||||
安全 | 關連開關、開門即停 | |||||
輔助 | 冷卻 | 50L/min.高壓泵輔、單向閥控制供給迅速，沖冷工件與砂輪間隙處 | 1套 | |||
防護 | 全封閉防護罩，砂輪防護罩擾流裝置 | 1套 | ||||
環保 | 油霧回收器、粉末離心機、過濾式水箱 | 1套 | ||||
進料 | 氣動式自動進料，產品間隔不碰撞 | 1套 | ||||
出料 | 履帶式自動出料，產品間隔不碰撞 | 1套 | ||||
使用 | 三相五線制 380V/50Hz，氣壓：0.4～0.6MPa | |||||
總功率 | 8kw（380V/50Hz） | |||||
機床外形尺寸 | 2300×1700×1800㎜ | |||||
機床重量 | 4000㎏ | |||||
