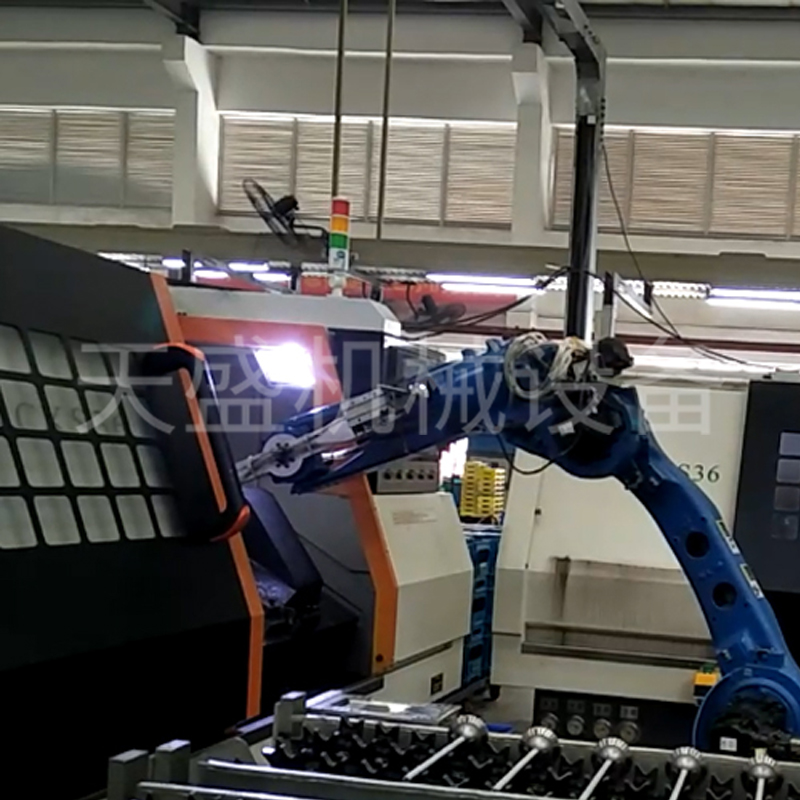

氣門多功位車床
所屬分類：氣門車床及磨床設備
- 點擊次數：
- 發布日期：2022/02/28
- 規格：
- 類型：
- 在線詢價
- 詳細內容
- 技術參數
- 視頻
數控車床（TS-XCS-01）
1.加工范圍（工件原始狀態）：
工件狀態 | 加工條件 | 備注 |
盤徑 | MAX 50㎜ | |
桿徑 | φ5～9㎜ | |
長度 | 80～130㎜ | |
材質 | 21-4N+4Cr10Si2Mo | |
硬度 | 30—60HRc | |
桿部跳動 | 0.01㎜ | |
盤面跳動 | 0.1㎜ |
2.加工精度及節拍：
部位 | 精 度 | 檢測方法及工具 |
垂直度 | MAX 0.1㎜ 連續加工并測量50件， | 專用檢具 |
尺寸精度 | ±0.005㎜ 連續加工并測量50件， | 游標卡尺 |
表面粗糙度 | Ra1.6μm以內連續加工并測量50件， | 粗度儀 |
加工效率（節拍） | 以加工余量桿徑6.2為標準8s/pcs | |
3.主要配置：
主要結構特點 | 數量 | ||||
床身 | 采用高強度鑄鐵澆鑄而成,然后進行退火處理，防止變形。并采用對稱結構設計,極大地提高了床身的剛性、抗振性、抗熱變形能力。斜床身，方便排鐵削。 | 1臺 | |||
主軸 | 主電機 | 驅動電動機7.5KW（380V/50Hz） | 1套 | ||
驅動三角帶 | 同步皮帶 | ||||
主軸 | 角接觸軸承配合安裝主軸（3000RPM），調速控制0～2000rpm | ||||
進給 | 進給絲桿 | 臺灣上銀滾珠絲桿 | 市場標準件配置，滑動順暢阻力小，靈敏度高，噪音??；重復定位精度：0.01㎜ | 3套 | |
進給導軌 | 臺灣上銀滾柱直線導軌 | ||||
進給傳動 | 億圖伺服+電機 | ||||
潤滑 | 主軸采用密封式自潤滑，3年內無須填充潤滑脂；進給為自動潤滑注油泵，定點、定時、定量自動潤滑，自動注油泵缺油時，自動運行停止，報警閃爍提示，強制補充加油。 | 1套 | |||
控制系統 | 控制系統 | 臺灣億圖數控系統 | 1.電氣部分應具備一定的防潮和防塵措施，以適應夏季70%濕度工作現場的環境。 2.操作面板上有總累積數,班產累積數,清零，生產計時功能。 3.機床有電腦RS232接口,有報警信號,計數報警及故障報警。 4.設備明顯位置三色信號燈。 | 1套 | |
伺服系統 | 億圖伺服 | ||||
觸摸屏 | 億圖 | ||||
氣壓配置 | 臺灣亞德客 | ||||
傳感器 | 奧托尼克斯 | ||||
安全 | 關連開關、開門即停 | ||||
輔助 | 冷卻 | 泵輔30L/min，單向閥控制供給迅速 | 1套 | ||
進料 | 氣動式自動進料，產品間隔不碰撞 | 1套 | |||
出料 | 履帶式自動出料，產品間隔不碰撞 | 1套 | |||
使用 | 三相五線制 380V/50Hz，氣壓：0.4～0.6MPa | ||||
總功率 | 12kw（380V/50Hz） | ||||
機床外形尺寸 | 1800×1200×1750㎜ | ||||
機床重量 | 3000㎏ | ||||
